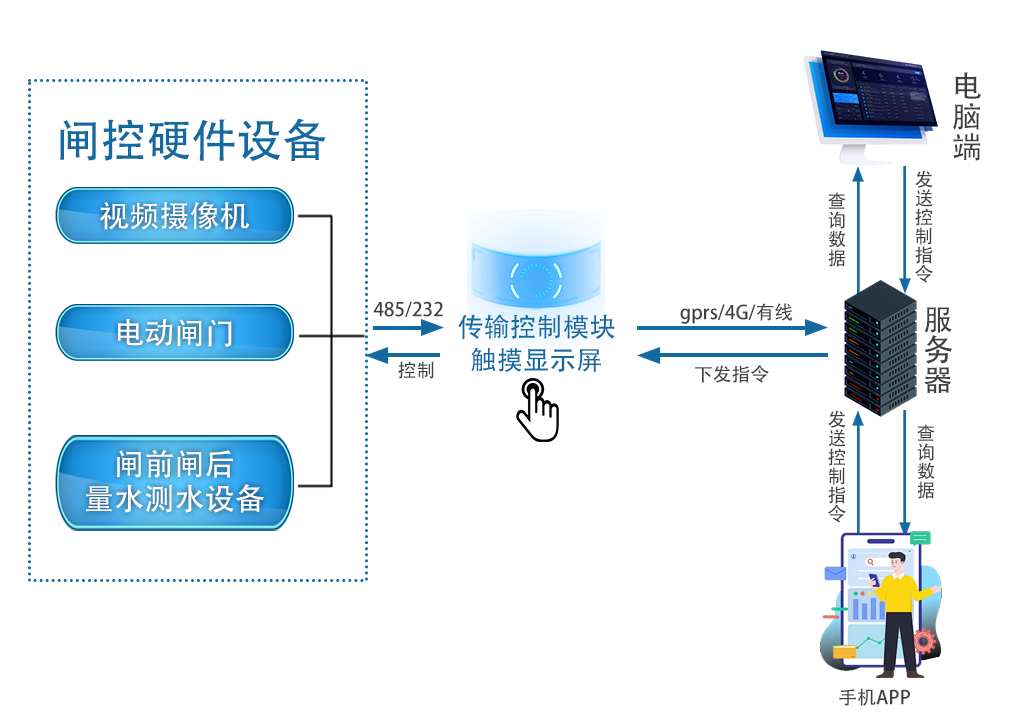

系统结构主要包含闸控硬件设备、传输模块、服务器端、用户使用端四部分组成。

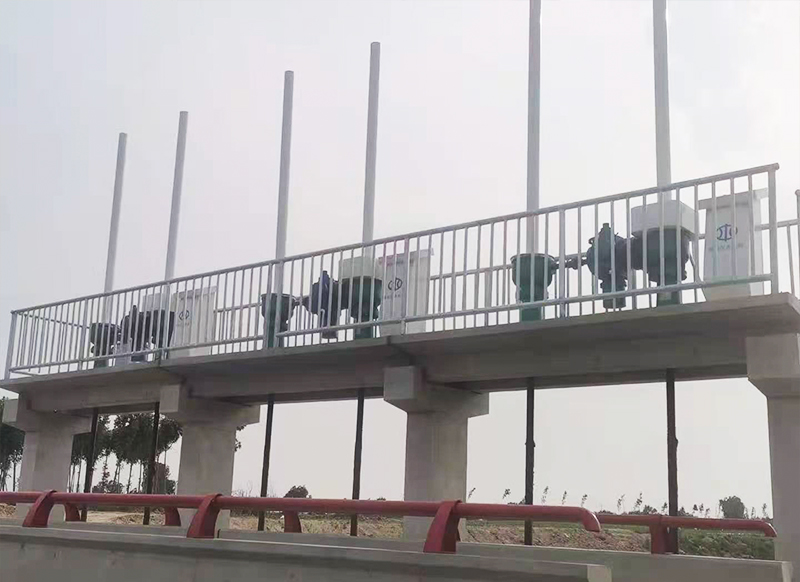

闸控硬件设备：包含电动闸门、闸前闸后量水测水设备、视频摄像机等设备，属于停水放水、基础数据采集、和视频监视的基本硬件设施。

传输控制模块：是通过局域网将数据采集上来和对闸门进行控制，本地进行少量存储及通过触摸显示屏显示当前闸门开度、闸前水位、闸后水位、瞬时流量等基础数据。

服务器端：所有数据的接收、计算、转发、存储、逻辑操作的中心。

用户使用端：分为电脑端和手机APP端，用户使用端可以查询当前闸门的基础数据、发送远程控制闸门升降停指令。

闸门测控软件平台

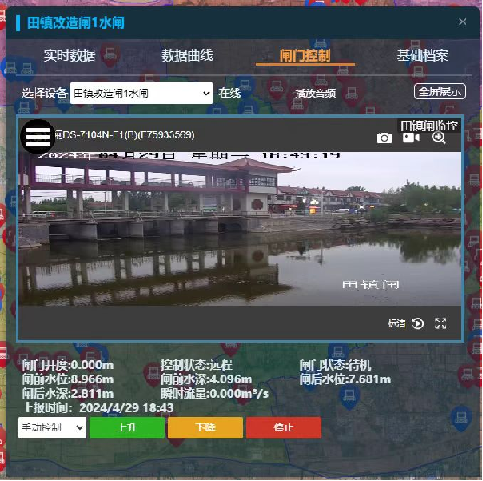

闸门测控可通过电脑端平台及手机APP端远程监测与控制闸门，通过平台可实时监控现场视频，闸门开度、闸前闸后水位流量、闸门运行状态、故障信息、预警信息等数据，确认权限后可实时控制闸门升降，便于管理人员远程操作与数据查看。

硬件配置

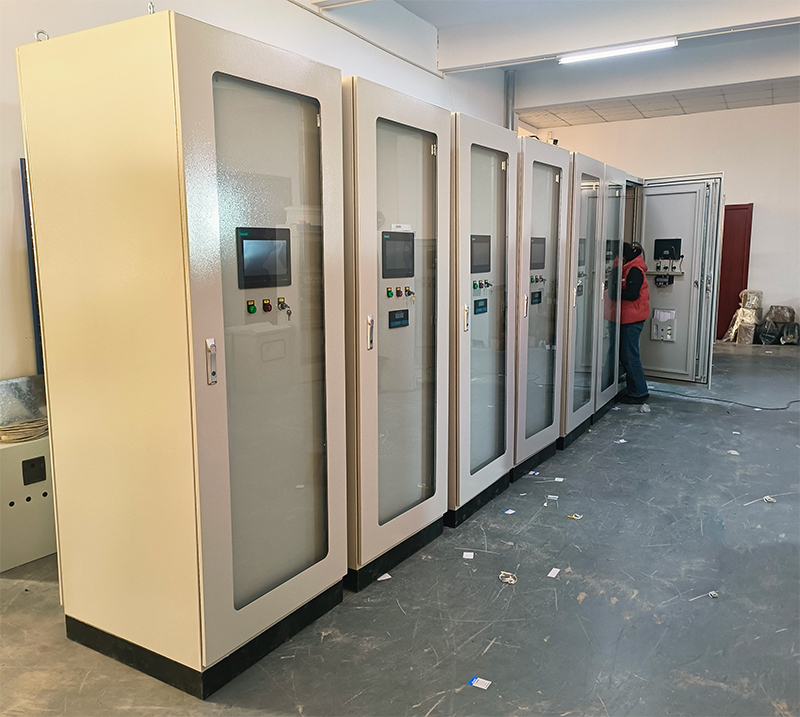

闸门测控柜

闸门控制柜作为现场闸门控制主要执行设备，支持现地、远程、自动、遥控等多种控制方式

1、现地∶指在闸门所在现场的闸室内放置有闸门监控柜，监控柜设置有闸门控制用的升降停按钮和控制权限切换开关，在现场具备开机条件下，按下升降停按钮可以使控制回路动作，从而使闸门做相应的运动。

2、遥控：切换到遥控可以通过手持遥控器对闸门进行控制，在室外50米范围内对闸进行遥控，保证操作人员安全。

3、远程：用电脑端软件和手机端APP对闸门进行远程控制。

4、自动：可以通过闸前闸后水位、流量等数据对闸门开度智能调节，自动控制闸门。

闸位计

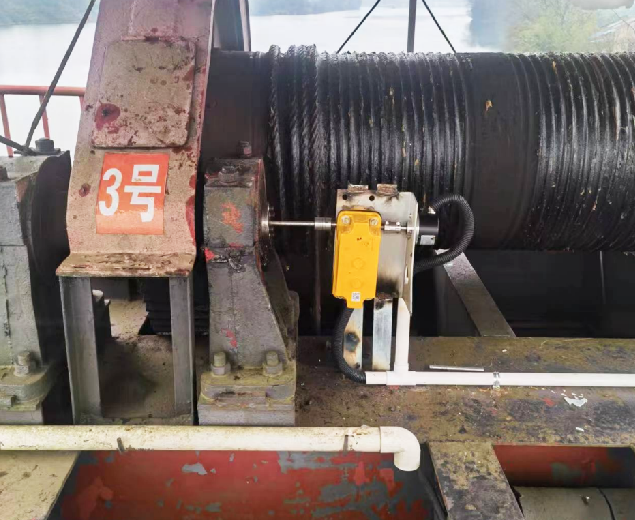

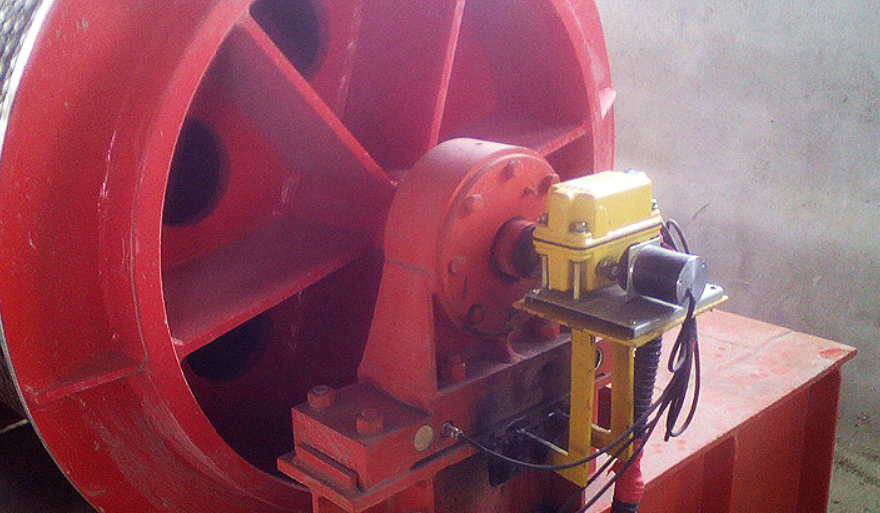

闸位计采用光电绝对值编码器，在内部以精密的变速机构制造而成。通过检测启闭机旋转圈数及角度换算出闸门开度，为自动控制提供数据支撑。通过调节限位行程开关实现闸门限位自动停止，避免闸门过度调节引发事故。
