一、产品介绍
智能云灌水电双计测控终端集成GPRS通讯，RF射频卡刷卡灌溉、计电计水计时于一体的多功能灌溉控制器，内置LCD点阵液晶可显示汉字、英文、数字、图形等内容，方便用户使用。内置语音芯片，在刷卡或出现异常情况下进行语音播报。采用4G模块，内置基站定位，开机自动上传定位信息。在已有记电的基础上，新型控制器集成了多种计费模式：计时、记电、记水。预留RS485接口，脉冲接口可配置选择不同厂家不同型号的流量计，目前可接入型号有开创超声波流量计、力创超声波流量计、开封百特电磁流量计、大连超声波流量计、消防热表、汇中卡片流量计及所有型号涡轮流量计。新型控制器具备扩展采集器功能，可接扩展模块采集机井管道压力、井水水位、土壤湿度、土壤温度、现场可刷卡显示采集信息，后台也可实时查看所有信息。
二、产品参数
| 参数 | 参数值 | |
| 基本参数 | 网络 | 支持移动 LTE Cat-1 |
| 支持联通 LTE Cat-1 | ||
| 支持电信 LTE Cat-1 | ||
| 电源 | 供电范围 7V～30V ，推荐值 12V/1A | |
| 工作电流 | 平均 21mA～50mA， 最大：54mA（12V） | |
| SIM 卡/USIM 卡 | 3FF 规格（中卡）尺寸15mm*12mm | |
| USB 接口 | Micro USB 口，USB 2.0 High speed | |
| UART 接口 | 支持 RS485/RS232 端子接口，波特率 1200～460800（bps） | |
| 天线接口 | SMA 外螺内孔 | |
| 频段 | LTE-TDD | Band 34/38/39/40/41 |
| LTE-FDD | Band 1/3/5/8 | |
| 数据 | LTE-TDD | 上下行配比 1：最大 6Mbps (DL)/最大 4Mbps (UL) 上下行配比 2：最大 8Mbps (DL)/最大 2Mbps (UL) |
| LTE-FDD | 最大 10Mbps (DL)/最大 5Mbps (UL) | |
| 输出功率 | LTE-TDD | Class3(23dBm+1/-3dB) |
| LTE-FDD | Class3(23dBm±2dB) | |
| 软件功能 | 配置模式 | 上位机、Web 可视化配置 |
| 网络协议 | TCP/UDP/HTTP/MQTT/DNS | |
| 网络通道数量 | 6 | |
| 特色功能 | 域名解析 DNS | 支持 |
| 心跳包机制 | 支持自定义心跳包/支持 imei、muid、imsi、iccid、csq 心跳包 | |
| 注册包机制 | 支持自定义注册包/支持 imei、muid、imsi、iccid、csq 注册包 | |
| DFOTA 差分升级 | 支持 | |
| CDN 加速 | 支持 | |
| 基站定位 | 支持 | |
| 内网穿透 | 采用 MQTT 连接的方式实现设备串口和 PC 端数据传输 | |
| MODBUS 功能 | 支持 Modbus RTU 协议的自动读写、转换，上传 json 到服务器 | |
| 通信制式 | 4G | |
| 联网方式 | 移动4G/3G、联通4G/3G、电信4G | |
| 适用地区 | 中国 | |
| 适用频段 | LTE-FDD：B1/B3/B5/B8 | |
| LTE-TDD：B34/B38/B39/B40/B41 | ||
| 发射功率 | LTE-TDD：Class3(23dBm+1/-3dB) | |
| LTE-FDD：Class3(23dBm+-2dB) | ||
| LTE特性 | 支持Cat.1 | |
| 支持VOLTE | ||
| 支持1.4~20MHz射频带宽 | ||
| LTE-FDD：最大上行速率 5Mbps，最大下行速率 10Mbps | ||
| LTE-TDD：上下行配置2 最大上行速率 2Mbps，最大下行速率 8Mbps | ||
| LTE-TDD：上下行配置1 最大上行速率 4Mbps，最大下行速率 6Mbps | ||
| 网络协议 | 已支持： TCP/UDP/PPP/FTP/HTTP/NITZ/CMUX/NDIS/NTP/HTTPS/PING/FTPS/FILE/MQTT 开发中： SMTP/SMTPS／MMS／DTMF | |
| 灵敏度表 | GSM-900M:-110dBm GSM-1800M:-109.5dBm | |
| FDD-B1:-99dBm(10M) FDD-B5:-99dBm(10M) | ||
| FDD-B3:-98dBm(10M) FDD-B8:-98dBm(10M) | ||
| TDD-B34:-99dBm(10M) TDD-B38:-98dBm(10M) | ||
| TDD-B39:-98dBm(10M) TDD-B40:-98dBm(10M) | ||
| TDD-B41:-98dBm(10M) | ||
| 无线功耗 | 休眠电流：3.17mA | |
| 工作电流：13.28mA | ||
| 温度范围 | 正常工作温度：-35℃-+70℃ | |
| 极限工作温度：-40℃-+85℃ | ||
三、主要功能
（1） 云端管理：设备配套WEB云端管理页面，同时配有手机APP以及微信小程序来远程管理设备、配置参数等功能。
（2）远程升级：支持FOTA远程固件升级，内部固件可以随时远程升级，也可以通过APP配置，不需要现场配置，方便后期维护。
（3） 多种接口：485接口 232接口 模拟量接口 开关量接口。
（4）远程控制：利用电脑、手机等远端遥控设备通过通信网络将控制指令传送到近端控制器。
（5）工业标准：专门为工业无线远程数据传输应用开发的一款基于4G蜂窝网络通信终端、主要针对气象、环保、水利、水文、农业、交通等行业部门的工业应用；
（6） 精简设计：去除普通RTU冗余复杂的功能，只保留最常用的功能，并且将远程升级与远程配置作为首要功能，让用户不需要繁琐的设置，现场接线安装。
（7）双重WDT：模组内部支持软件看门狗技术同时集成硬件看门狗技术，能够保证设备稳定运行。
（8）支持多主站：支持服务器多中心上报。
（9）云端管理：设备配套WEB云端管理页面，同时配有手机APP以及微信小程序来远程管理设备、配置参数等功能。
（10）远程升级：支持FOTA远程固件升级，内部固件可以随时远程升级，也可以通过APP配置，不需要现场配置，方便后期维护。
（11）流量卡管理：设备支持读取SIM信息，并且通过云端管理平台对接移动、联通、电信平台，用户可以随时查看设备流量卡的适用情况，并且支持续费充值。
（12）同步存储：内部集成固态存储器，可以定时保持数据到本地存储器，另外本地数据也会同时保存到云端数据库，数据自动同步。
（13）内置协议：内置多个厂家的通信协议，无需调试与配置，如雷达流量计、电磁流量计、超声波水位计等。
（14） 时钟同步：支持NTP网络时钟同步，无需人工设置。
（15）上报方式：支持定时上报、事件上报、以及应答上报等方式。
（16）扩展功能：预留TYPE-C升级与调试接口，可现场调试与升级固件 ，也可通过平台进行远程实时升级固件。
（17） 信号接口：支持485、支持模拟量、支持脉冲以及开关量，同时支持继电器。

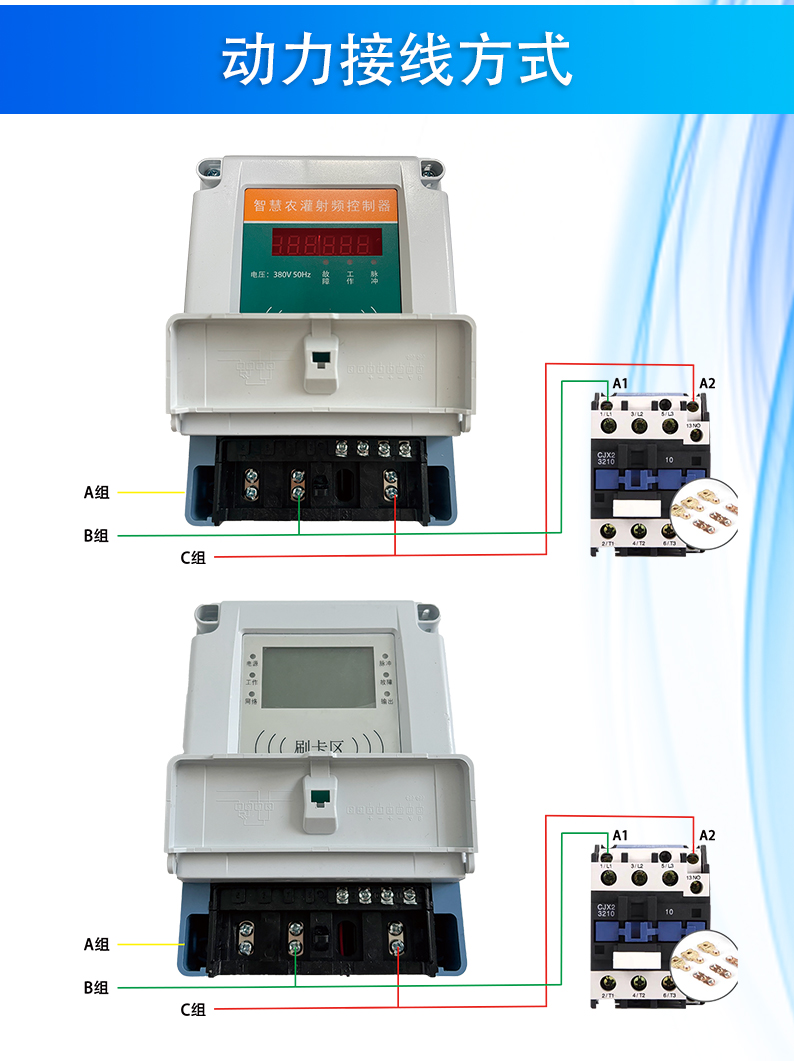

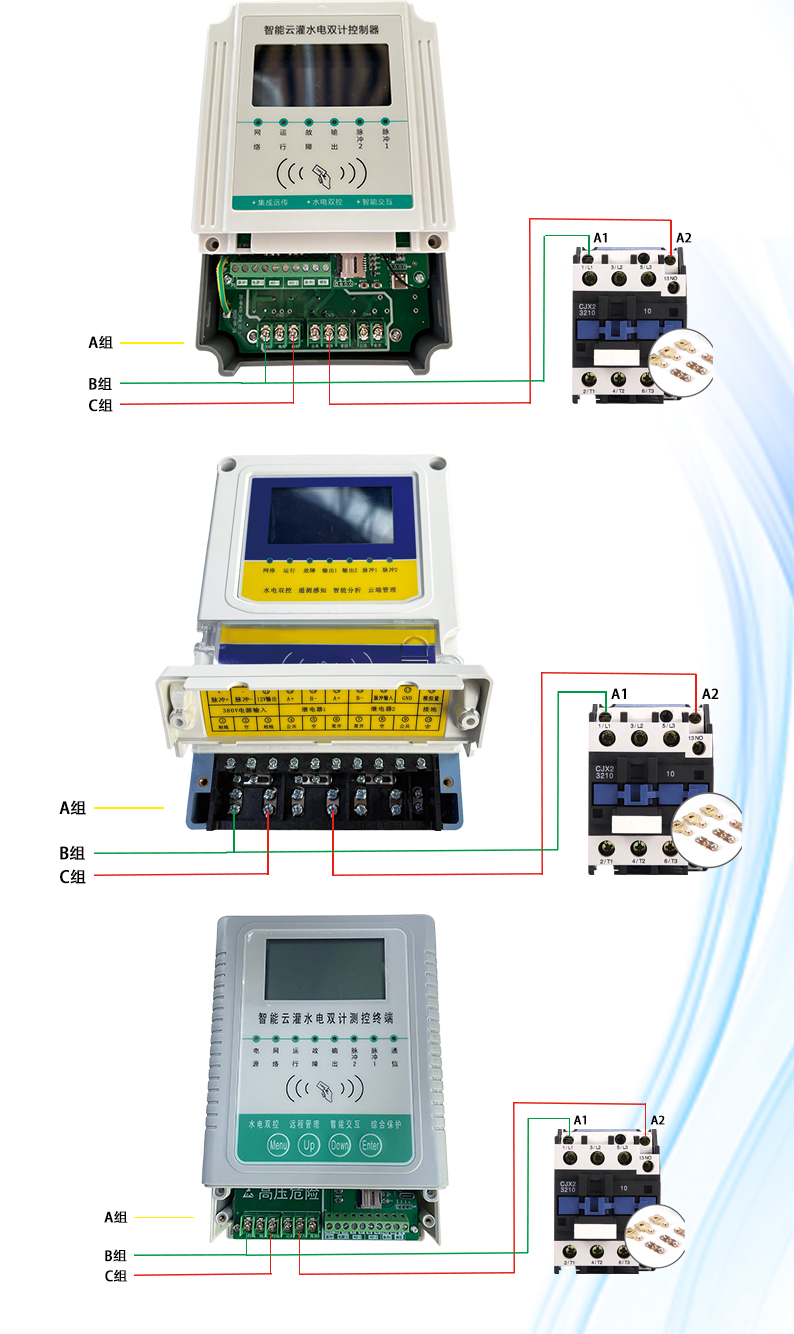

四、动力接线方式

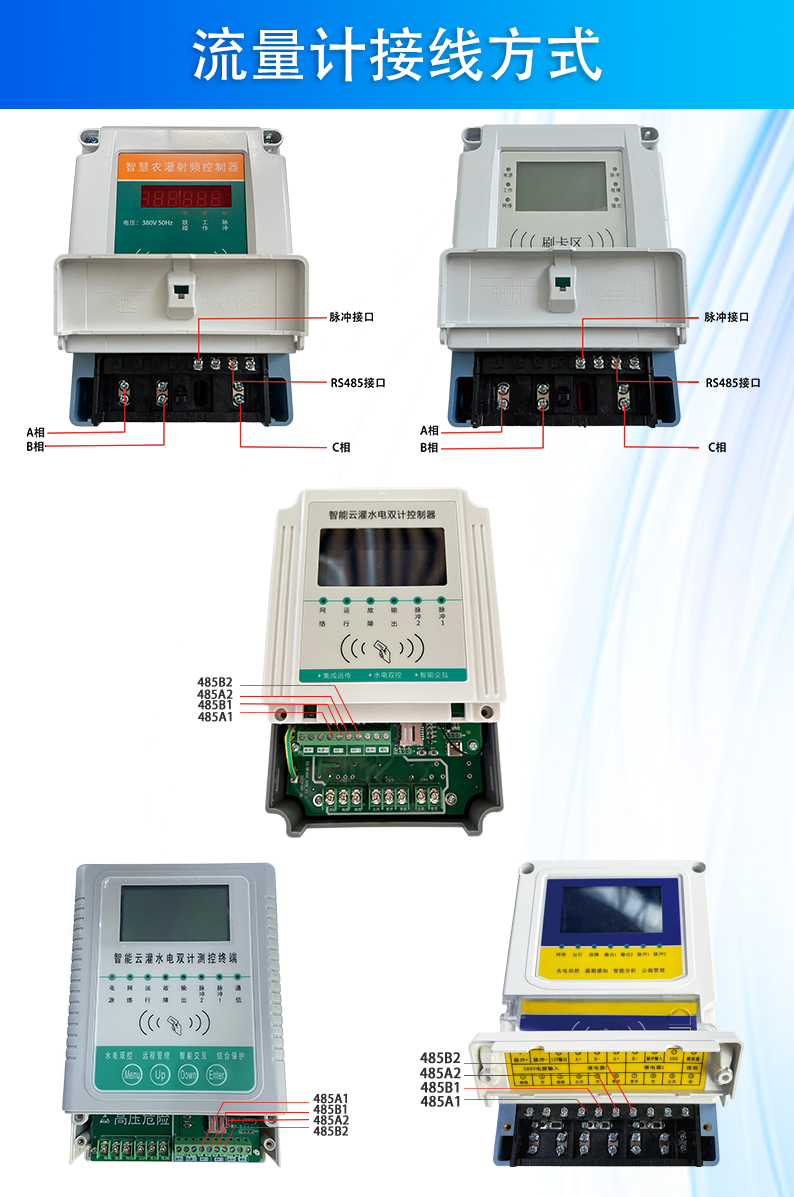

五、流量计接线方式

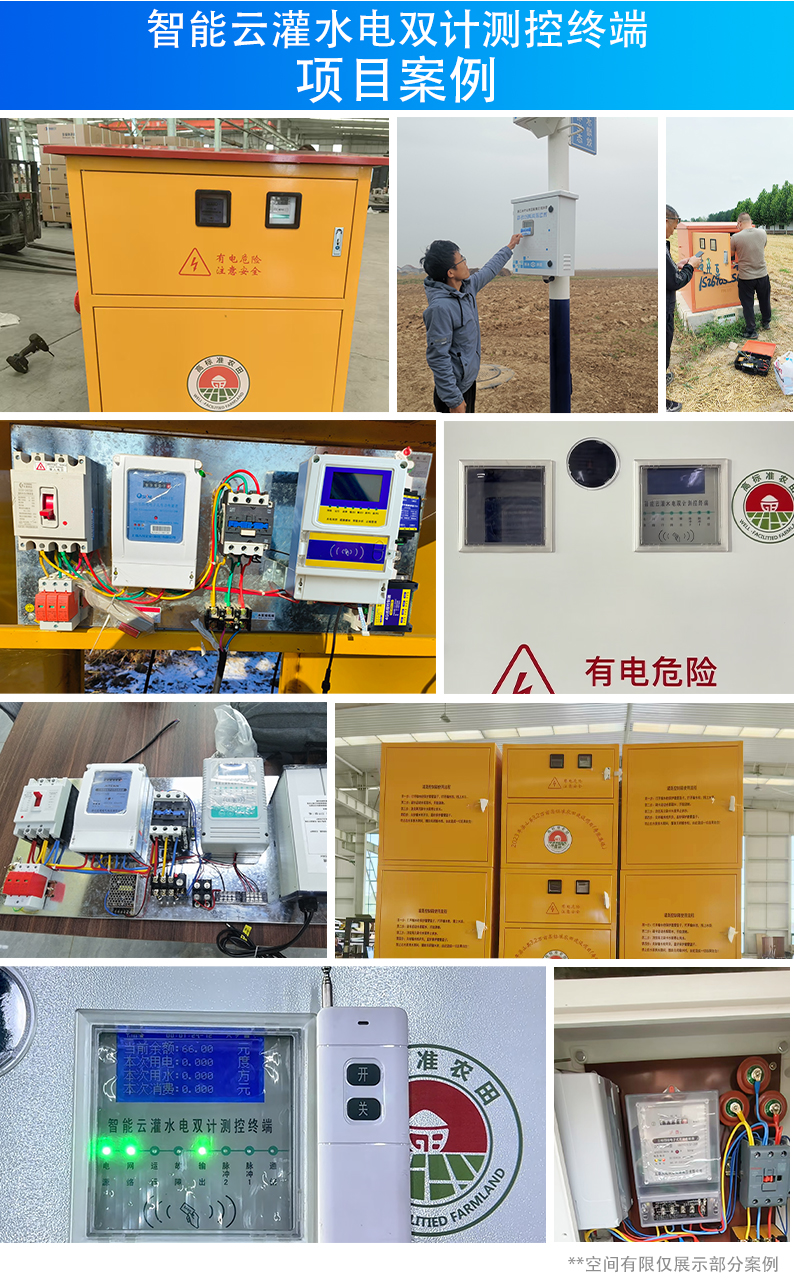

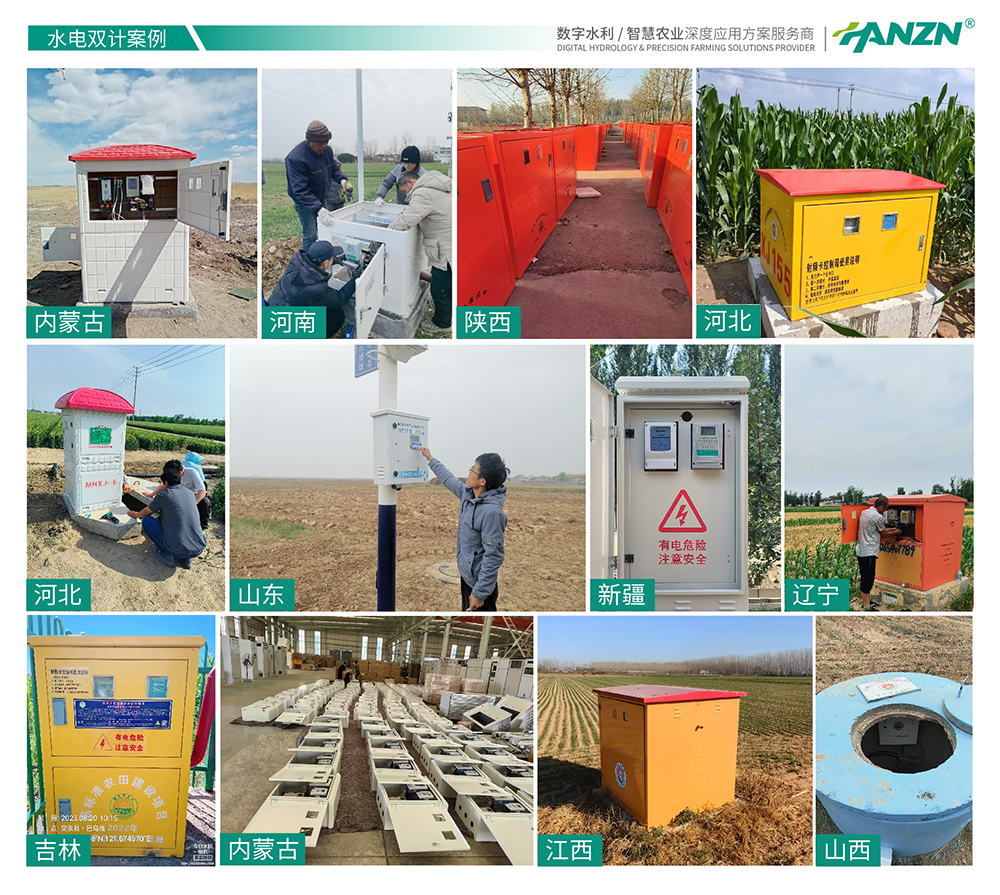

六、应用案例
